Описание
Серия DSH201R представляет собой RCBO 1P+N шириной в два модуля для защиты конечных потребителей однофазных цепей от перегрузок и токов короткого замыкания
, защиты от воздействия синусоидальных переменных токов замыкания на землю
, защиты от косвенных контактов и дополнительной защиты от прямых контактов (с чувствительностью = 30 мА).
Категории
Продукция » низковольтные изделия и системы » модульная продукция DIN Rail » устройства остаточного тока RCD " автоматические выключатели остаточного тока с защитой от перегрузки по току RCBO
• НАЗНАЧЕНИЕ
Выключатель автоматический дифференциального тока это Механический коммутационный аппарат, предназначенный для включения и отключения токов при нормальных условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях бытового и промышленного пользования низкого напряжения, для защиты человека и оборудования различного назначения от токов утечки и коротких замыканий.
• ПРИНЦИП ДЕЙСТВИЯ
Исполнительный механизм, обычно состоящий из пружинного привода, спускового механизма и группы силовых контактов, размыкает электрическую цепь. В результате защищаемая диф. автоматом электроустановка обесточивается. Для осуществления периодического контроля исправности (работоспособности) диф.автомата предусмотрена цепь тестирования . При нажатии кнопки "Тест" искусственно создается отключающий дифференциальный ток. Срабатывание УЗО означает, что оно в целом исправно.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит само устройство

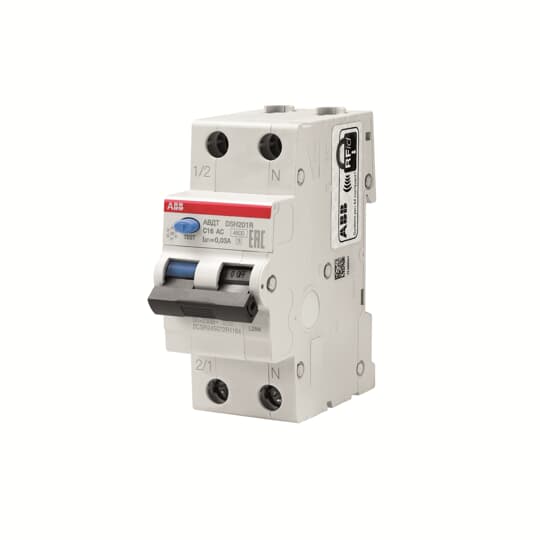

Автоматический выключатель дифференциального тока АББ, номинальный ток 25 А,
DSH201R RCBO 1P+N шириной 2-модуля предназначен для защиты конечных однофазных сетей от перегрузок и коротких замыканий.Защита от воздействия синусоидальных переменных токов замыкания на землю.Защита от непрямых контактов и дополнительная защита от прямых контактов (с чувствительностью 30 мА).
Особенности:
Обновленный унифицированный дизайн, износостойкая лазерная маркировка, одинарные клеммы 25 мм2;
Специальное место на фронтальной панели для нанесения маркировки : возможность идентифицировать защищаемые линии;
Индикация срабатывания по току утечки: синий флажок на рычаге, позволяющий определить причину срабатывания;
Кнопка тестирования "Test" синего цвета для проверки работоспособности устройства;
Радиочастотная метка RFid для контроля оригинальности продукции;
Совместимость как с шинными разводками серии PSH, так и серии PS
Характеристики:
Количество полюсов: 2 (1+N)
Количество модулей: 2
Ширина модуля: 17,5 мм
Кривая отключения: С
Отключающая способность: 4,5 кА
Дифференциальный ток: 30 мА
Габаритные размеры: 85х69х35 мм
