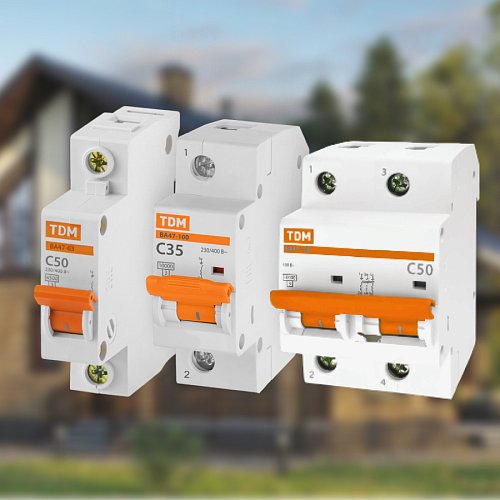

Как правильно выбрать автоматический выключатель

•
Главная
•
Информация и помощь
•
Блог
•
Как правильно выбрать автоматический выключатель

Автоматический выключатель (автомат) — базовый элемент электрощита, защищающий проводку от перегрева, расплавления изоляции и возгорания.
Подготовили для вас подробное руководство по техническим параметрам и выбору оборудования для квартиры, дома или офиса.

ВАЖНОЕ ПРАВИЛО: Автоматический выключатель подбирается исключительно по сечению кабеля, а не по суммарной мощности техники! Завышение номинала автомата приводит к пожарам.

Устройство и принцип работы автоматического выключателя
Качественный модульный автоматический выключатель содержит в себе два независимых механизма расцепления:

1. Тепловой расцепитель	2. Электромагнитный расцепитель
Биметаллическая пластина. Срабатывает при длительном превышении допустимого тока (перегрузке). Нагреваясь, пластина изгибается и размыкает контакты за время от нескольких секунд до минут.	Соленоид с сердечником. Срабатывает мгновенно (за миллисекунды) при возникновении короткого замыкания (КЗ), предотвращая расплавление проводки.

1. Пошаговый алгоритм выбора автоматического выключателя

Подбор номинального тока по сечению медного кабеля:
• Кабель 1.5 мм² → Автомат 10A (линии освещения)
• Кабель 2.5 мм² → Автомат 16A (обычные бытовые розетки)
• Кабель 4.0 мм² → Автомат 25A (мощные приборы, стиральные машины)
• Кабель 6.0 мм² → Автомат 32A - 40A (вводные линии, варочные панели)

2. Выбор время-токовой характеристики (B, C, D):

Определяет чувствительность к пусковым токам.

Для квартир универсальна характеристика — C
Для деревянных домов и чувствительных сетей — B
Для электродвигателей — D.

3. Определение количества полюсов (1P, 2P, 3P, 4P):

• 1P: защита отдельных линий 220V.
• 2P: вводной автомат для 220V (размыкает фазу и ноль).
• 3P / 4P: трехфазные линии 380V и ввод в частный дом.

Picture background

Сравнение время-токовых характеристик (B, C, D)

Время-токовая характеристика показывает, при каком превышении тока автомат сработает без задержки:

Тип	Кратность току (In)	Назначение и объекты	Преимущества
B	3-5 × In	Деревянные дома, длинные линии, освещение.	Высокая чувствительность при малых перегрузках.
C	5-10 × In	Городские квартиры, офисы, розетки с бытовой техникой.	Защита от ложных срабатываний при запуске техники.
D	10-20 × In	Мастерские, насосы, компрессоры, электродвигатели.	Выдерживает высокие пусковые токи без отключения.

Предельная отключающая способность (Icn)

Этот параметр обозначает максимальный ток короткого замыкания, который автоматический выключатель способно отключить, сохранив работоспособность:

4.5 кА (4500 А): типовые квартирные щиты (удаление от ТП, длинные линии).
6 кА (6000 А): стандарт современных квартирных линеек (запас).
10 кА (10000 А): для промышленных объектов и распределительных щитов рядом с ТП.

Для квартир хватает 4,5–6 кА.
